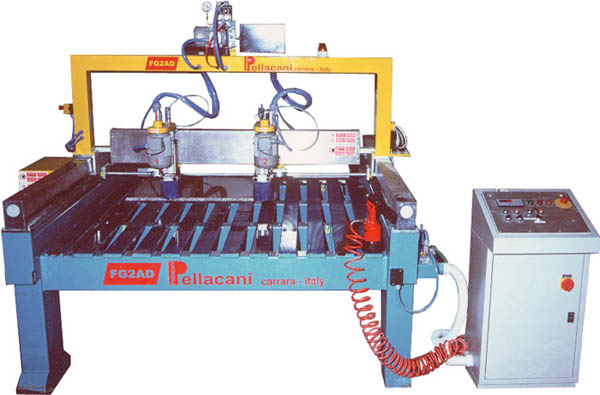

Macchina foratrice per ancoraggi FG2AD

La macchina foratrice FG2AD è progettata per l'esecuzione di fori di ancoraggio sul lato posteriore delle lastre di marmo, granito, pietra e materiali compositi.
Questa macchina è composta da:

1 robusta struttura in acciaio.
1 piano di appoggio per la lastra, rivestito in PVC morbido ad alta resistenza, dove possono essere appoggiate lastre fino ad un max di 1800 mm x 1500 mm. Sul piano è prevista una squadra di appoggio per il posizionamento delle lastre al punto "0".

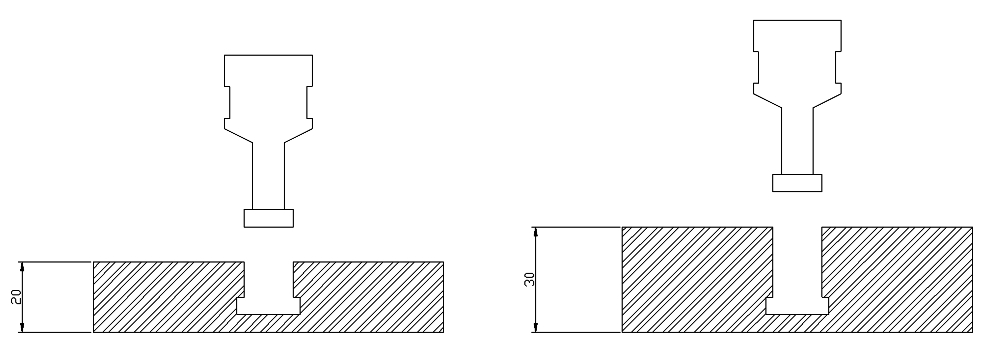

1 ponte in acciaio cromato dove sono posizionati 2 unità di foratura TR75 complete di dispositivo per poter allargare la parte inferiore dei fori: le due unità di foratura TR75 sono montate sopra due carrelli in ghisa idraulica che scorrono lungo il ponte cromato manualmente (asse X), la misura dello spostamento può essere controllata sopra una stecca millimetrata di riferimento. L'interasse minimo tra i fori è di 120 mm quello massimo è di 1500 mm.
Un postazione per l'operatore addetto alla macchina dove alloggiano sia il quadro elettrico sia i comandi per la gestione dalla macchina e del ciclo di lavoro. Sul pannello di controllo della postazione per l'operatore sono disposti i selettori per le unità di foratura, gli indicatori luminosi del ciclo di lavoro, il PLC per lo spostamento del ponte portamandrini e per impostare le fermate per l'esecuzione dei fori e, inoltre, l'interruttore per l'arresto di emergenza della macchina.

Il ponte in acciaio cromato completo di unità di foratura TR75 scorre longitudinalmente (asse Y) mediante un motoriduttore, e si posiziona in modo perfetto alla misura voluta grazie all'uso di un PLC che, oltre a gestire tutte le altre funzioni della macchina, permette di impostare le diverse fermate per l' esecuzione dei fori.
Il funzionamento delle unità di foratura TR75 è idraulico, ed è azionato da una centralina idraulica.
Il ciclo di lavoro della macchina è molto semplice: si impostano manualmente, sull'asse X, le misure dei fori, mentre utilizzando una tastiera posta sul quadro elettrico di comando si impostano le misure sull'asse Y, si appoggia la lastra sul piano appoggiandola bene alla squadra di riferimento del punto 0 e si avvia il ciclo di lavoro.

Clicca sulla foto per ingrandire.

Lunghezza:

2000 mm

Larghezza:

2100 mm

Altezza:

2200 mm

Peso:

1600 kg

Profondità fori:

Fino a 70 mm

Massima larghezza lastra:

1500 mm

Massima lunghezza lastra:

1500 mm

Interasse minimo tra i fori:

130 mm

Interasse massimo tra i fori:

1300 mm

Massima potenza assorbita:

Hp 3,75 - Kw 3

Motori mandrino:

1,5 Hp (2 motori)

Motore avanzamento ponte:

0,25 Hp

Motore centralina idraulica:

0,5 Hp

I dati contenuti nel prospetto non sono impegnativi.
